四相混合式電機也稱二相混合式電機,只是四相電機的繞組引出線有多種接法。多組線圈多個抽頭，是為了適應不同工控條件而設計的。由于步進電機的線圈，與轉速、轉矩有著密切的關系。高速與低速工作的步進電機參數有所不同。通常，高速步進電機的電感要求小一點，低速工作時要求大一點的電感量。
　四出線電機
1和2為一相,分別接A和/A;3和4為一相,分別接B和/B。
　六出線電機
1和2為一相,分別接A和/A;5和6為一相,分別接B和/B。
3和4不用,分別懸空(請勿相連)。
　八出線電機
　1和3相連,2和4相連,分別接A和/A;5和7相連,6和8相連,分別接B和/B。

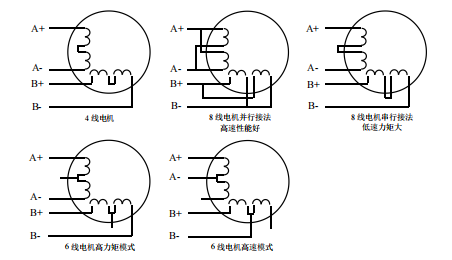

4線的只有2個線圈，只能固定接法，8線的有4個線圈，可以串連！也可以并連，可以按照需要選擇在大力矩模式下工作，還是在高轉速下工作，接線方法也有所不同。不同線圈的接法電機性能有相當大的差別，如下圖所述：

串聯方法適合低速大扭矩的場合（六線、八線的串聯接法同兩相四線一樣）
并聯方法適合速度需求較高場合（并聯電機對比串聯減少了電感量從而會影響扭矩，為了獲得更大的扭矩，并聯電機驅動電流設置的更大這樣會增大電機發熱，影響電機壽命）
